產品別稱： 大功率源， 三相標準源 ， 三相諧波標準源 ，大功率標準源 ，大功率諧波標準源 ，大功率諧波發生裝置， 大功率諧波發生器 ，大功率信號源， 大電流信號發生器

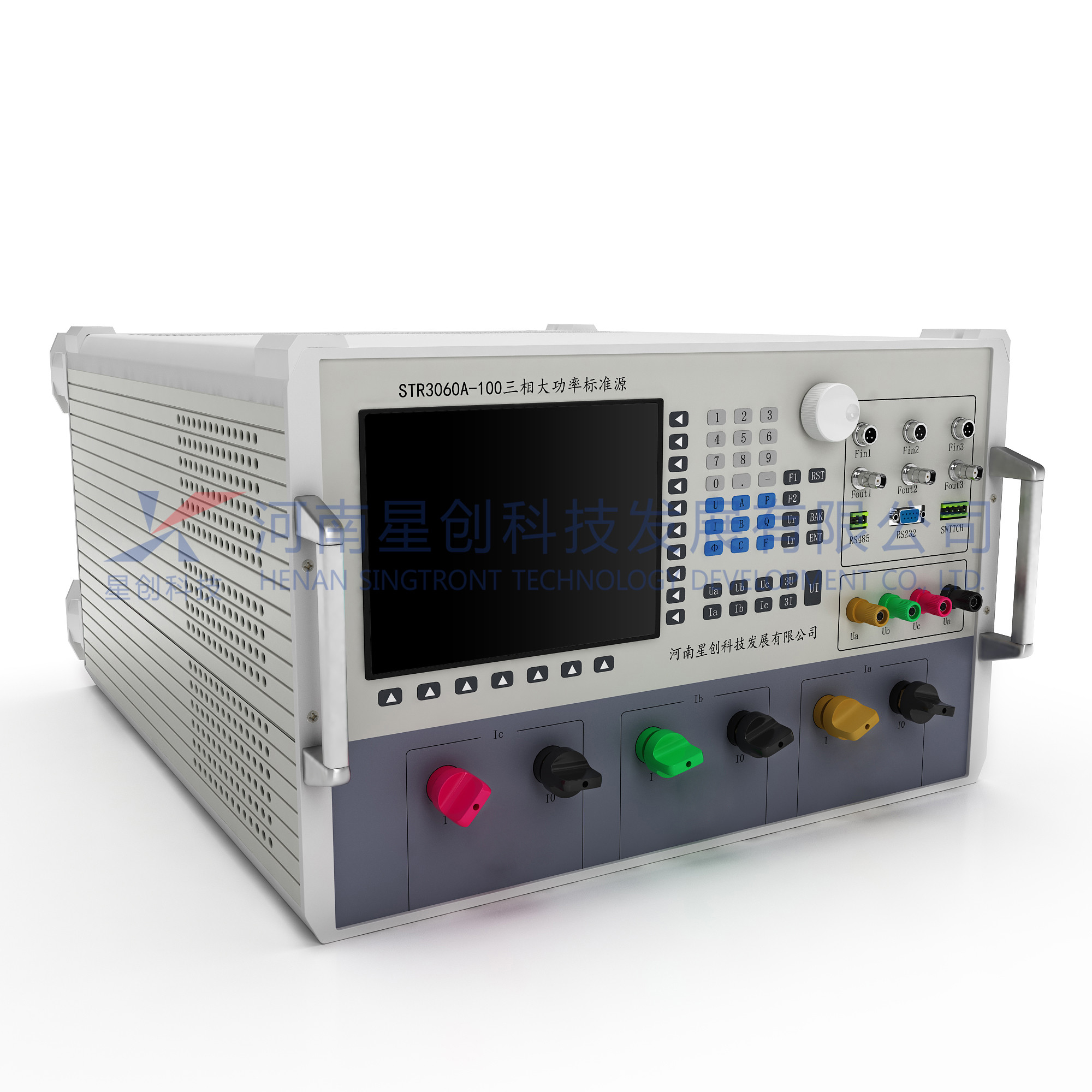

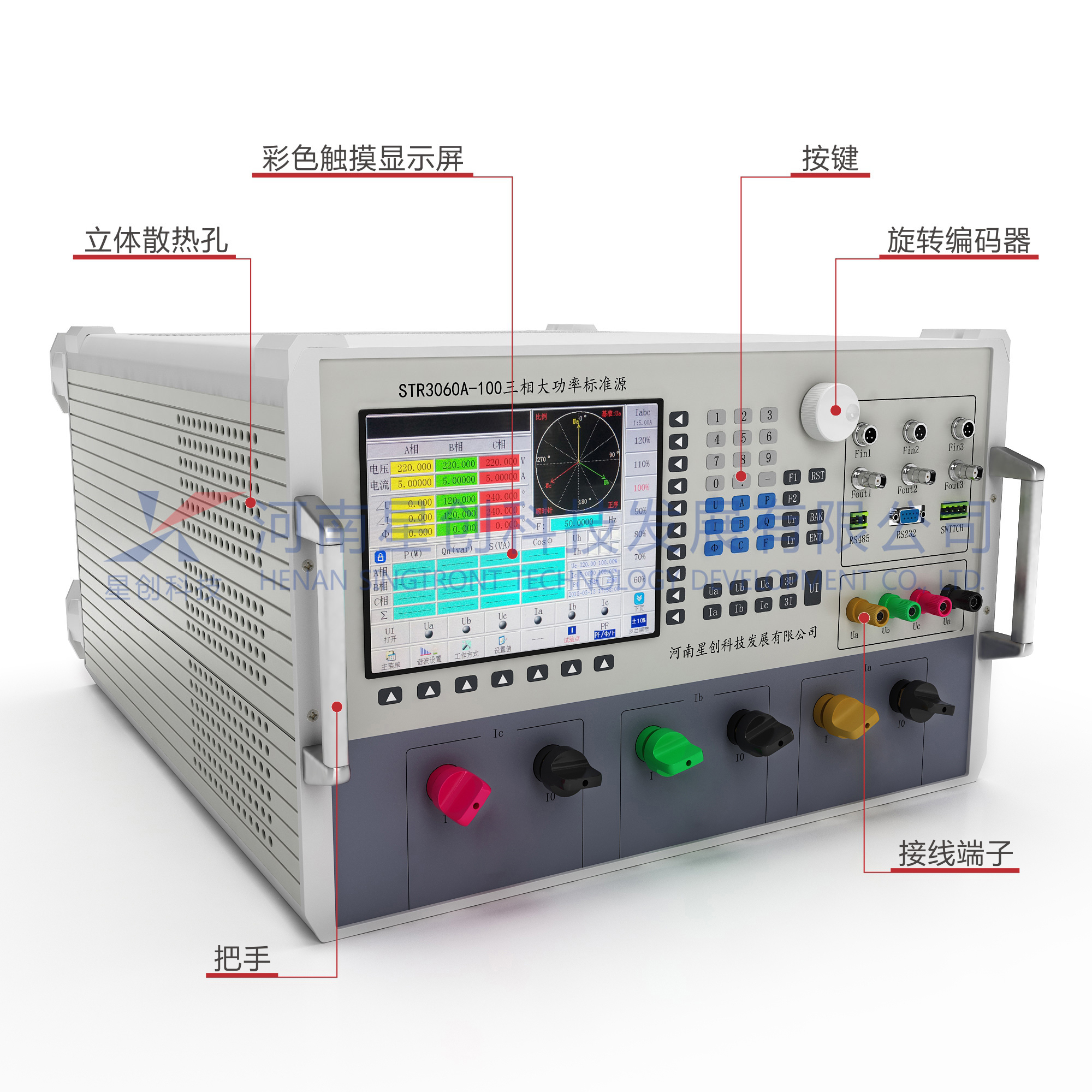

STR3060A-100三相交流標準源被廣泛應用于各種需要較大功率、較大電流輸出、具備更高帶載能力等工作場合，諸如智能斷路器、電動機保護器、直通式電能儀表等等產品檢測，它具備基礎款標準源所有功能，可極大的提高工作效率和滿足不同技術參數需求產品的校準檢測。
1、儀器采用表源一體化緊湊型設計，高精度大功率標準源輸出，功能強大，操作方便。
2、儀器可在輸出狀態任意設置所需參數值，無需升降信號，具備強大的記憶功能，極大提高工作效率。
3、儀器具備極強的帶載能力，特殊功放設計，超凡技術引領，儀器實際輸出功率在150-200瓦之間，更大輸出功率可定制。
4、 采用高精度數字閉環反饋，頻率、相位、功率因數、電壓、電流各輸出參量均可作為標準使用。

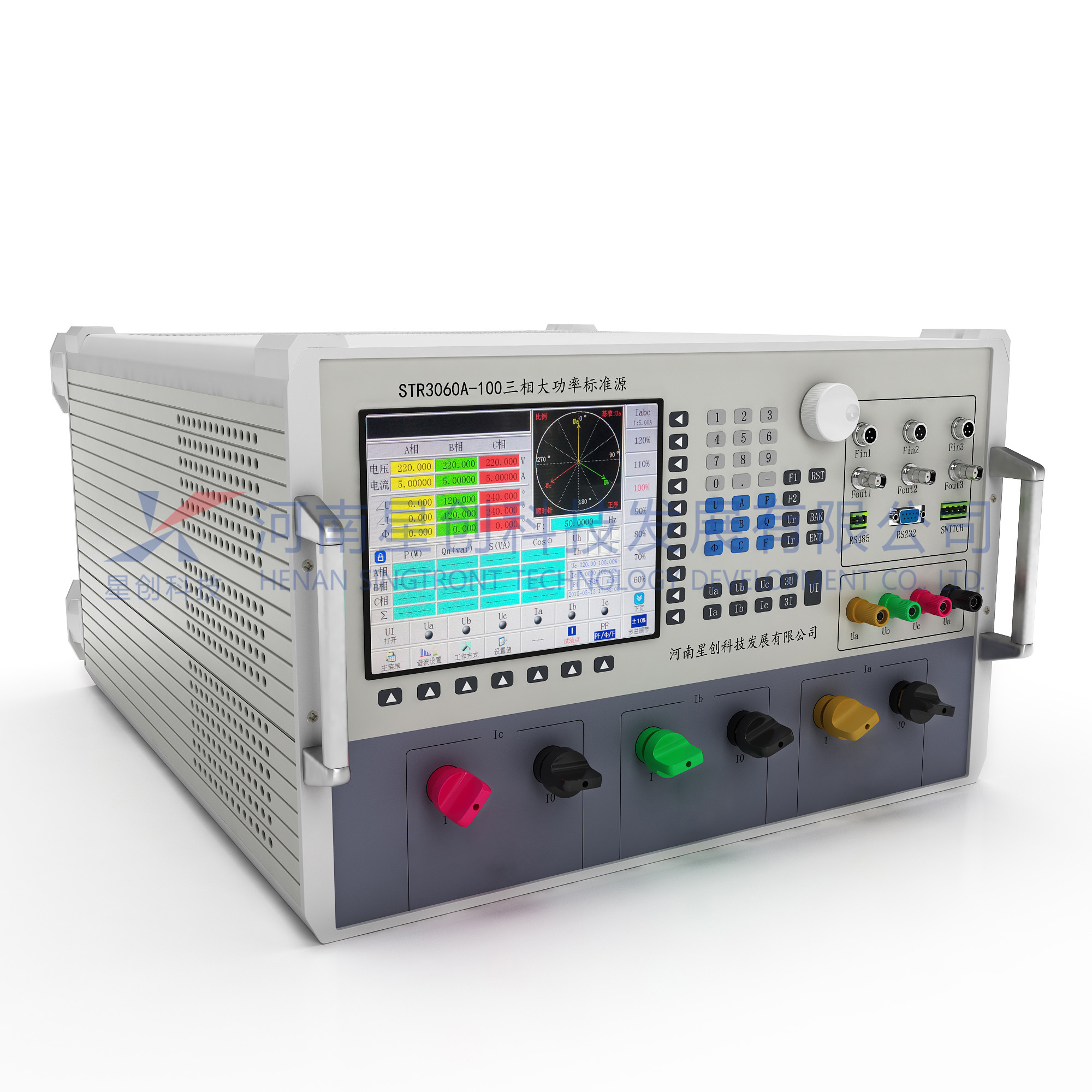

5、 采用高清彩色觸摸屏液晶顯示，直觀的顯示工作狀態、矢量圖、波形圖、諧波圖。
6、 具備強大的諧波輸出與分析能力，可分相或三相設置2～51次諧波輸出，適用于各種諧波分析、諧波試驗場合。
7、 微機管理型操作平臺，RS232串口協議開放，易于用戶二次開發擴展功能。
8、儀器具有多重保護功能：短路保護、開路保護、功放輸出保護。
9、超強負載適應能力，電壓可直接帶電容，輸出狀態下可直接帶整流型負載。
10、具備極強的線性輸出能力和帶載能力，整機指標優于0.05%。
11、儀器采用人性化設計，既可水平放置，亦可垂直地面，可選配精致專用移動滑輪，便于儀器移動式操作，使得產品體驗更加完美。
| 功能項 | 參數 |
|---|---|
| 準確度 | 0.1級； 0.05級；0.02級 |
| 表源一體功能 | 是 |
| 基本功能 | 標準三相電壓、電流、相位、有功功率、無功功率、視在功率、功率因數、相位、頻率輸出。 |
| 單相輸出功能 | 有 |
| 合相輸出功能 | 有 |
| 設置調節功能 | 所有電參數任意設置、連續可調 |
| 諧波功能 | 2-51次諧波 |
| 向量圖顯示 | 有 |
| 電能誤差校驗 | 可同時校驗3只電能表 |
| 電能累計走字 | 有 |
| 脈沖輸入輸出 | 3路脈沖輸入 3路脈沖輸出 |
| 試驗點編輯 | 任意設置所需試驗點、任意進行編輯 |
| 操作方式 | 彩色觸摸屏+按鍵+編碼器+上微機+腳踏開關 |
| 通訊接口 | RS232和 485接口，通訊協議開放 |
| 上微機控制 | 帶上微機控制軟件 |
| 中英文版 | 有 |
| 遠程升級 | 有 |
| 自校準功能 | 有 |
| 軟件修正 | 有 |
| 保護功能 | 自動保護，故障報警 |
| 電壓量程 | 量程：380V、220V、100V、57.7V 調節范圍：(0-120)%RG；調節細度：0.01%RG |
| 輸出電壓指標 | 準確度： 0.05%RG；穩定度：≤0.02%/3min；輸出功率：每相50VA ； 滿負載調整率：0.05%RG； 失真度：≤0.2%（非容性負載） |
| 電流量程 | 量程：（可定制200A）100A、 20A、5A、1A、0.2A、0.05A；調節范圍:(0～120)%RG ； 調節細度: 0.01%RG |
| 輸出電流指標 | 準確度： 0.05%RG 穩定度： ≤0.02%/3min；輸出功率：每相150VA/MAX 滿負載調整率：0.05%RG 失真度：≤0.2%（非容性負載） |
| 有功功率 | 準確度：0.05%RG 穩定度：0.02%RG/3min |
| 無功功率 | 準確度： 0.1%RG ; 穩定度： ≤0.02%/3min |
| 相位 | 0°～359.999°；調節細度：0.001°；準確度：0.02° |
| 頻率 | 40Hz～70Hz；調節細度0.0001Hz ；準確度：0.001Hz |
| 功率因數 | -1～0～+1 ；調節細度：0.0001；準確度： 0.001 |
| 諧波分析 | 諧波次數：2-51次 諧波含量設置范圍：0～40% 諧波含有率設置準確度： 設置值±0.1% |
| 工作電源 | AC220V±15% |
| 產品規格 | 450mm×620mm×275mm； 重量 38Kg |
