產品別稱： 便攜式裝置 三相電能表檢定裝置 三相標準源 便攜式電能表校驗儀 三相標準功率源 電能表校驗儀 三相便攜式電能表檢定裝置 電能表校驗裝置 三相程控電能表檢定裝置 程控電能表校驗儀 便攜式電能表檢定裝置 多功能電能表檢定裝置

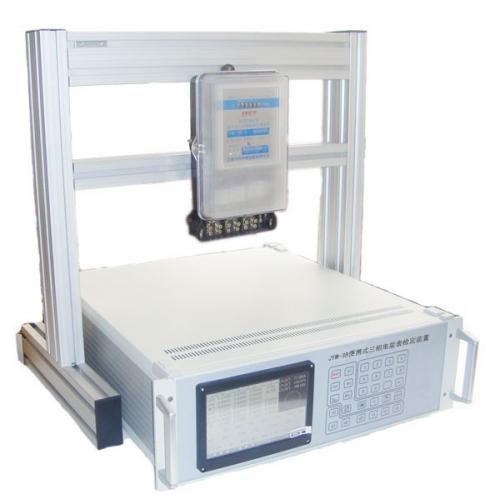

本產品能用來校驗各種單（三）相機械式、電子式、多功能電能表及智能電能表，產品符合《JJG307-2012電子式電能表檢定規程》,可廣泛應用于電力公司計量中心、計量所、電力試驗研究所、電氣試驗中心及各種計量試驗、企業研發中心等機構。
產品特點：
1、高精度標準表和標準源一體化設計，涵蓋標準源所有功能，可以輸出高精度純正弦波電壓、電流、相位、頻率、功率、功率因數等電參量信號，內置高精度標準電能表，所有電參數都以此作為標準進行閉環信號輸出；
2、可檢定各種單（三）相電子式、機械式電能表、多功能電能表、復費率電能表、各種電能量采集模塊、用電采集終端等計量終端產品。
3、可進行電能累計、走字試驗、定黑標、起動、潛動試驗等系列標準功能，可以用來校驗沒有脈沖輸出的電能表或相關計量儀表。
4、可以任意設置或組合設置所需電壓電流相位頻率幅度值，及靈活選擇各參數試驗點、任意調節所設定幅值大小，并可輸出2-51次高精度諧波，方便進行諧波試驗。
5、儀器具有限流保護、功放保護、電壓短路保護、 電流開路保護、功放熱保護等功能，可以防止儀器因各種操作或異常情況導致的故障。
6、儀器可存儲200組電能表試驗數據，通過RS232接口及上微機管理軟件可以與電腦方便連接，實現智能化操作。
| 功能項 | 參數 |
|---|---|
| 常規單、三相電能表校驗 | 有 |
| 多功能表及智能表校驗 | 有 |
| 諧波輸出試驗 | 2-51次 |
| 自動捕捉色斑功能 | 無 |
| 啟動試驗 | 有 |
| 潛動試驗 | 有 |
| 走字試驗 | 有 |
| S值試驗 | 無 |
| 時鐘校驗 | 無 |
| 對時功能 | 無 |
| 不同常數表同時校驗 | 無 |
| 日計時誤差試驗 | 無 |
| 時段切換誤差試驗 | 無 |
| 計度器組合誤差試驗 | 無 |
| 需量誤差試驗 | 無 |
| 需量周期誤差試驗 | 無 |
| 校核常數 | 無 |
| 裝置軟保護功能 | 有 |
| 隔離電流互感器 | 無 |
| 條形碼閱讀功能 | 無 |
| 光電頭集翻功能 | 無 |
| 裝置自檢功能 | 無 |
| 逆相序試驗 | 無 |
| 頻率影響試驗 | 無 |
| 24小時變差試驗 | 無 |
| 電壓跌落和中段試驗 | 無 |
| 通信功能試驗 | 無 |
| 支持誤差曲線功能 | 無 |
| MIS系統對接 | 無 |
| 遠程自動升級 | 有 |
| 微機操作軟件 | 有 |
| 檢定報告出具 | 無 |
| 裝置準確度 | 0.05級 |
| 校表數量 | 1 |
| 標準表準確度 | 0.05級 |
| 測量重復性 | 0.005 |
| 電壓檔位 | 57.7V、100 V、220V、380V |
| 電流檔位 | 0.2A、1A、5A、20A、 50A |
| 電壓輸出功率 | 額定每相 20VA ； 滿負載調整率：小于±0.01%RG |
| 電流輸出功率 | 50A檔40VA ，其他檔位20VA； 滿負載調整率：小于±0.01%RG 。 |
| 電壓調節范圍 | 分辨率：6位有效數字； 0~120%； 調節細度：0.01%RG |
| 電流調節范圍 | 分辨率：6位有效數字； 0~120%； 調節細度：0.01%RG |
| 相位調節范圍 | 調節范圍：0～359.99° |
| 頻率調節范圍 | 調節范圍：45Hz～69Hz |
| 電壓準確度 | 優于±0.05%RG ； 穩定度：優于±0.01%RG/1min |
| 電流準確度 | 優于±0.05%RG ； 穩定度：優于±0.01%RG/1min |
| 功率準確度 | 優于±0.05%RG |
| 功率因數準確度 | -1～0～+1；分辨率：0.00001；準確度：0.0005。 |
| 頻率準確度 | 0.001HZ |
| 相位準確度 | ±0.02° |
| 波形失真度 | 優于 0.3% |
| 功率穩定度 | 優于 0.01%/1min。 |
| 諧波準確度 | 諧波含量不超過40%，準確度：設置值的0.1%。 |
| 時鐘頻率測量準確度 | 無 |
| 時鐘晶振穩定度 | 無 |
| 時鐘日誤差準確度 | 無 |
| 工作電源 | 220V±10%，50/60Hz |
| 規格 | 500*600*178mm； 重量 27Kg。 |
