產品別稱：   變壓器容量測試儀  變壓器極性測試儀   變壓器特性測試儀

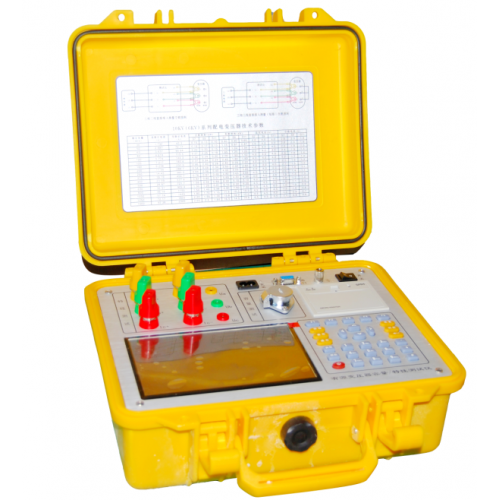

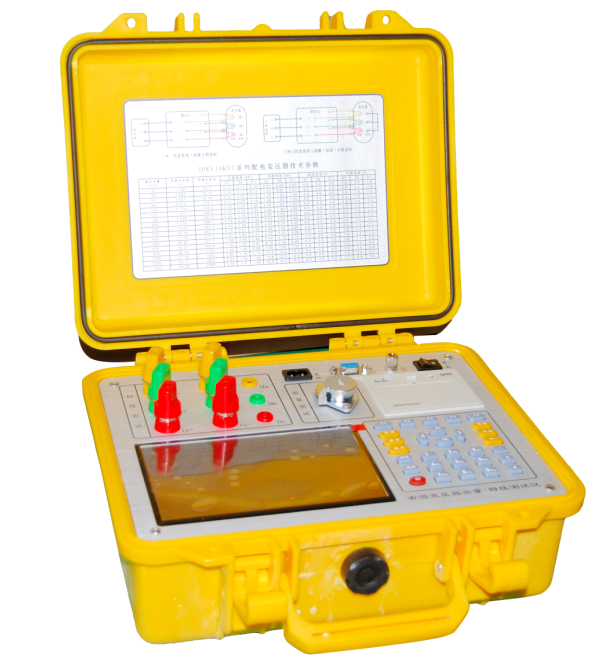

        本儀器可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數可進行精密的測量。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。

 產品特點：

1、可精確測量各種變壓器的容量，無源測量，方便、準確。

2、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗、零序阻抗。

3、可自動進行波形畸變校正，溫度校正，電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），操作人員只需根據變壓器類型輸入校正指數儀器即可自動計算出校正后的結果，非常適合沒有做稍大容量變壓器短路試驗條件的單位。

4、允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。

5、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。

6、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。

7、用戶可隨時將測試的數據通過微型打印機將結果打印出來。

技術指標

1、輸入特性

有源部分：

電壓測量范圍：0~10V

電流測量范圍：0~10A

無源部分：

電壓測量范圍：0~750V 寬量限。

電流測量范圍：0~100A內部全部自動切換量程。

2、準確度

電壓、電流、頻率：±0.2%

功率：±0.2%（CosΦ>0.1），±0.5%（0.02<CosΦ<0.1）

3、工作溫度：－10℃~ +40℃

4、工作電源：交流160V~400V

5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。

         ⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。

6、體積：40cm×32cm×18cm

7、重量：8Kg
