產品別稱： 一二次融合成套設備檢測裝置 一二次融合柱上斷路器檢測裝置 一二次融合開關檢測設備 配電終端檢測裝置、電子式FTU檢測裝置、 電子式DTU檢測裝置、 一二次融合FTU/DUT檢測裝置、智能分界開關控制器測試儀 智能配電終端測試儀 三相電子式互感器校驗儀 組合式電壓電流傳感器校驗儀 高壓三相標準源
裝置符合《10KV一體化柱上變臺和配電一二次成套設備檢測規范技術要求》、《國家電網公司一二次融合成套柱上開關及環網箱入網專業檢測大綱》，遵循《TZDG018-2018 配電網10KV及20KV交流傳感器技術條件》，是一款實用性較強的一二次融合柱上斷路器/負荷開關檢測裝置。
裝置可以檢測符合一二次融合規范的10KV高壓開關內的電壓傳感器、電流傳感器、零序電壓傳感器、零序電流傳感器的比差和角差。以及校驗各種一二次融合開關控制器、DTU、FTU、配電終端的誤差。
還可以對電能表、電壓表、電流表、相位表、頻率表、功率表、功率因數表等電力電測數字儀表進行測試和檢定，以及儀用電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定， 電壓變送器、電流變送器、功率變送器、功率因數變送器等電量變送器的測試和檢定；無功補償控制器、電力數據采集器、電能表現場校驗儀、電力參數測試儀、電壓監測儀、配電負荷監測儀、多功能電力儀表、失壓失流計時器、漏電保護器等產品測試和檢定。
主要功能和特點
1、電壓、電流、相位、功率、功率因數和頻率均為高精度、高穩定度標準信號輸出，軟件閉環。
2、電壓、電流、相位的調節，可同時針對三相或任意一相進行。
3、三相電壓之間、各相電壓和電流之間的相位均可360°調節。
4、三相四線/三相三線，正相序/逆相序四種狀態可任意組合輸出。

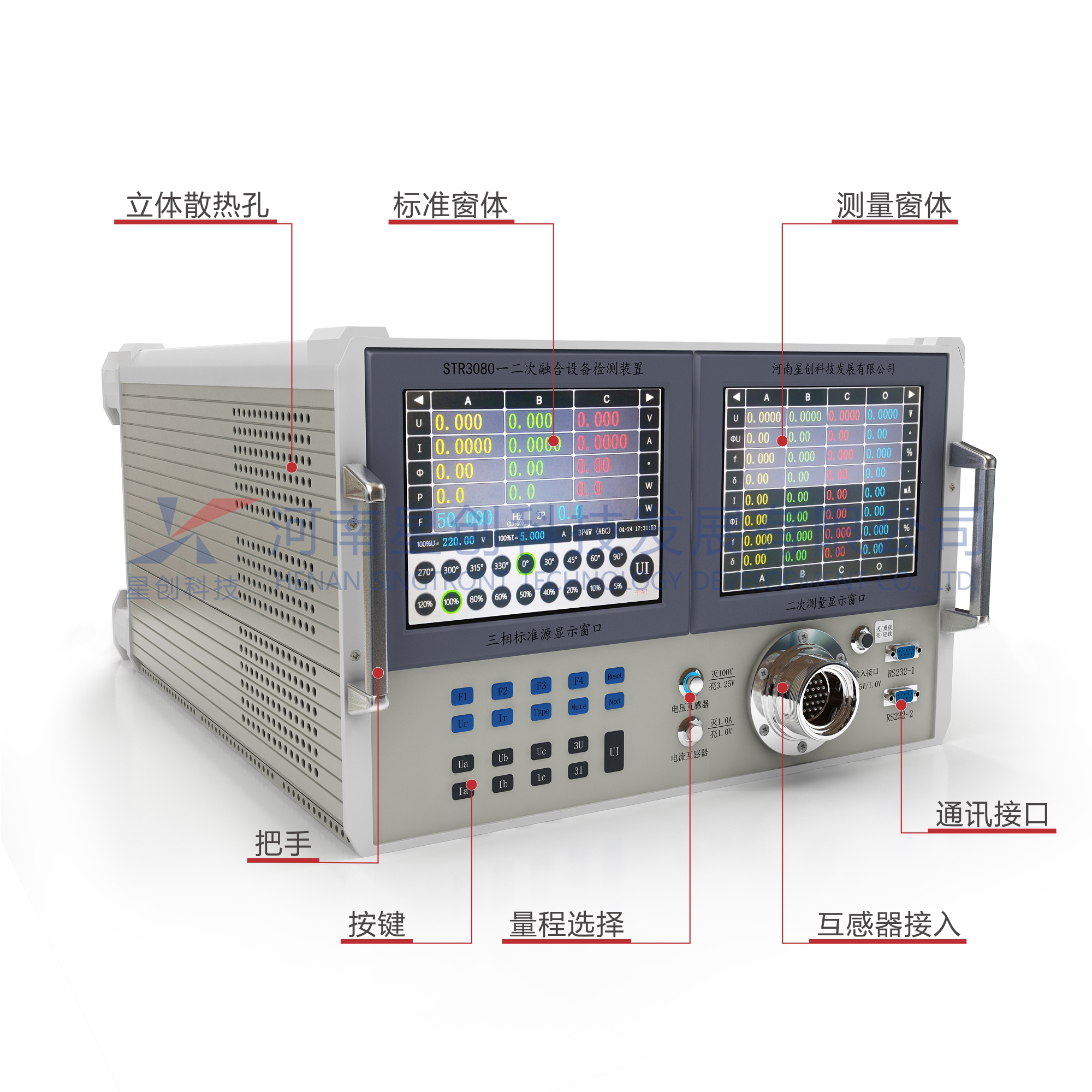

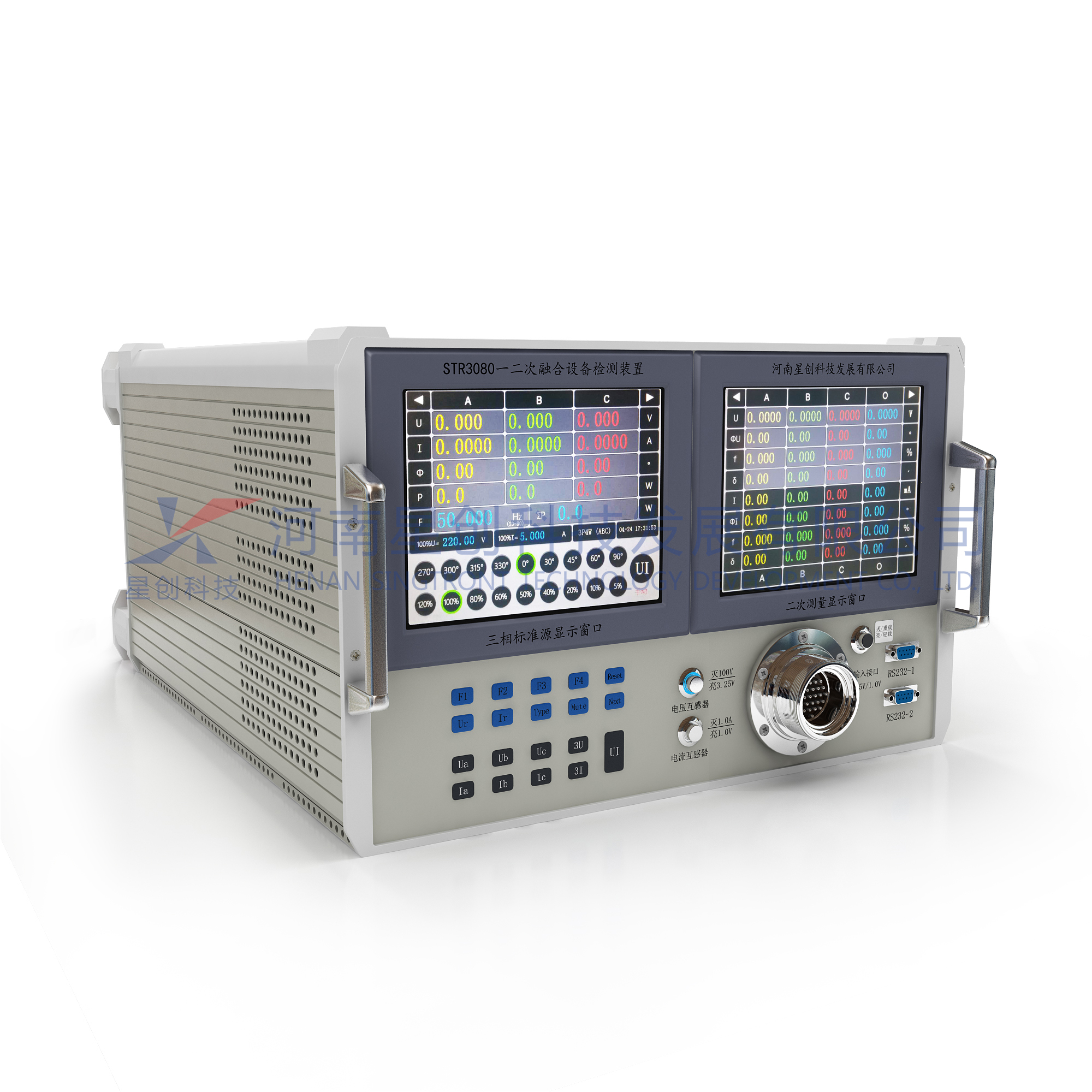

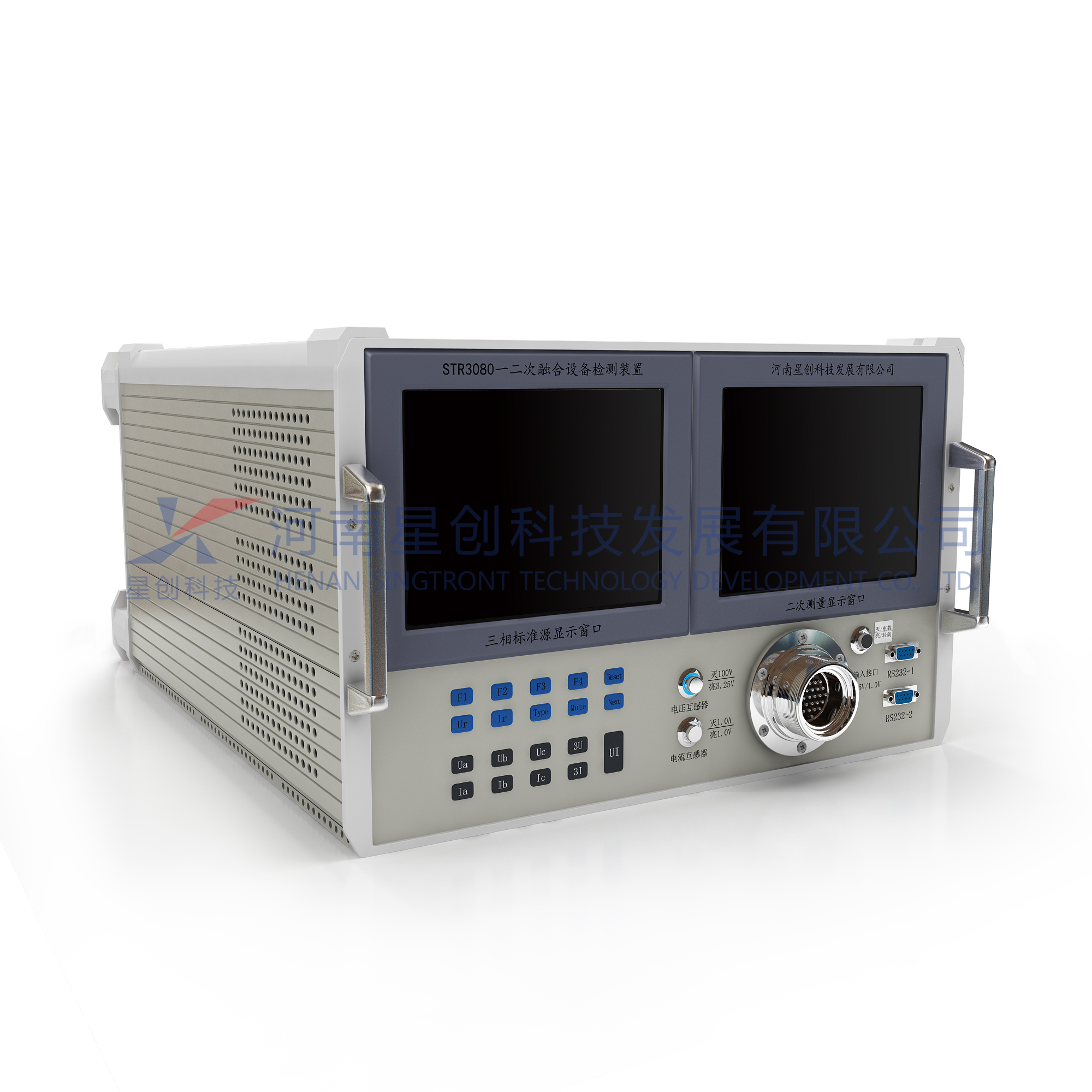

5、標準源和一二次融合測量部分采用獨特的雙屏設計結構，雙顯示屏均可觸摸操作。
6、觸摸屏上，以及前面板上均配置有操作按鍵，所有按鍵，一目了然。電壓、電流、功率因數設有常用試驗點，一鍵到位，操作起來方便快捷。
7、獨有的即點即輸功能，極大地簡化了操作流程。

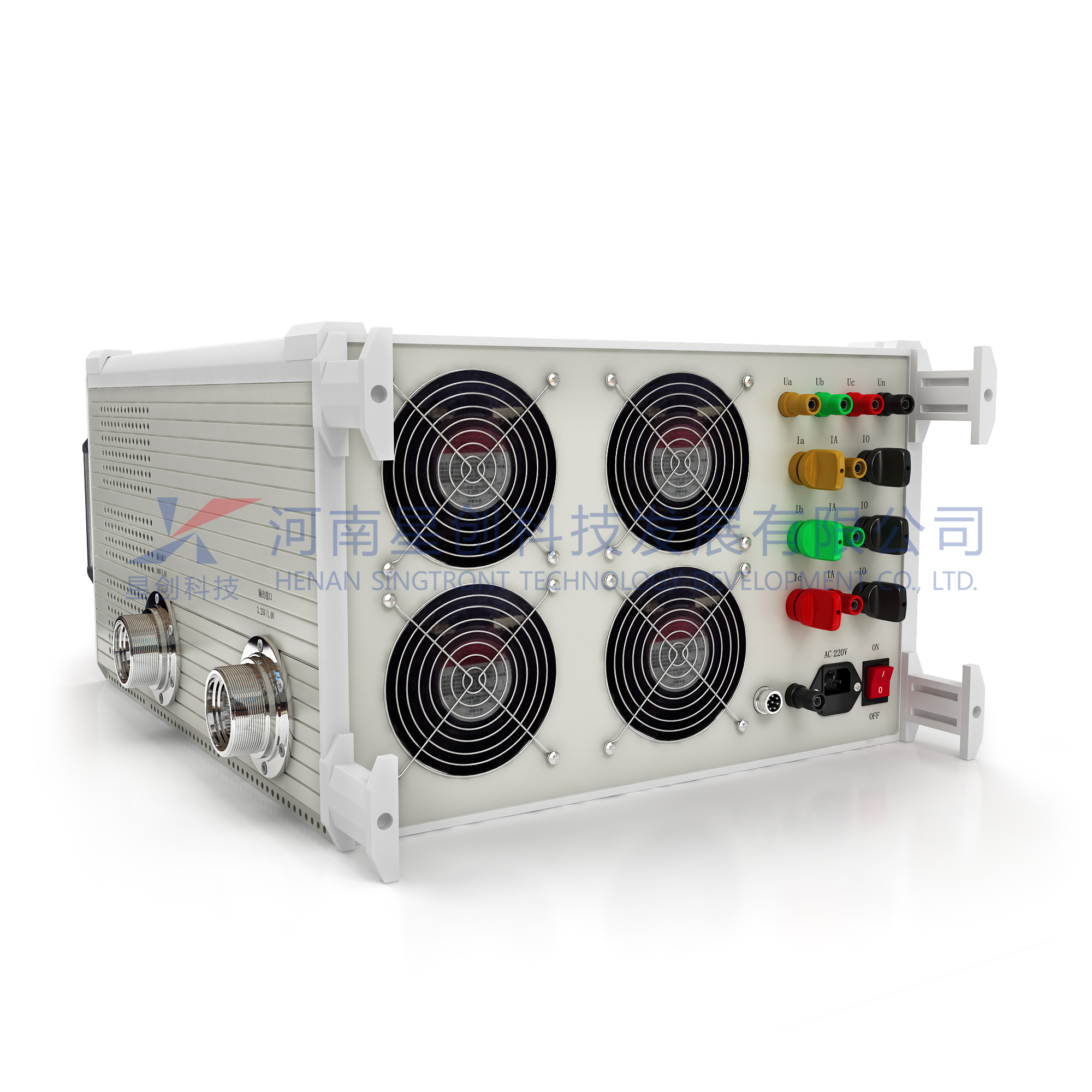

8、電壓通道可以外接220V/5773V的高壓升壓器，產生高電壓信號。
9、可以同時測量顯示三相電壓互感器、零序電壓互感器的比差和角差。
10、可以同時測量顯示三相電流互感器、零序電流互感器的比差和角差。
11、互感器二次電壓電流，一次電壓電流可以切換顯示。
12、可配上位機通訊軟件，通過上位機進行整機操作，通訊協議開放。
13、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有聲光報警。
14、采用先進的功放技術，可靠性、穩定性大大提高。
主要技術指標
交流電壓輸出
硬件量程：380V、220V、100V、57.7V、2.5V，可以外接220V/5773V升壓器，輸出高電壓信號。
調節范圍：(1-120)%RG 調節細度：0.01%RG
準確度：0.1%RG 穩定度：≤0.02%/2min
失真度：≤0.3%（非容性負載）；每相最大輸出功率：50VA
交流電壓輸入
硬件量程：100V、3.25V 準確度：0.1%RG
交流電流輸出
硬件量程：100A、20A、5A、1A(或1V)、0.2A、0.05A。
調節范圍: (1～120)%RG 調節細度: 0.01%RG
準確度： 0.1%RG 穩定度： ≤0.02%/2min
失真度： ≤0.3%（非容性負載）
每相最大輸出功率：100A量程：150VA
20A量程：50VA
5A、1A、0.2A量程：20VA
0.05A量程：10VA
交流電流輸入
硬件量程：1A、1V 準確度： 0.1%RG
比差測量準確度：0.1% RG
角差測量準確度：2′
有功功率
準確度： 0.1%RG 穩定度： 0.02%RG/2min
相位
調節范圍: 0°～359.99° 調節細度： 0.02°
準確度： 0.05°
頻率
調節范圍： 20Hz～80Hz； 調節細度： 0.001Hz
準確度： 0.01Hz
功率因數
調節范圍： -1～0～+1 調節細度： 0.001
準確度： 0.001
環境條件
工作環境溫度： 0℃～40℃
相對濕度： ≤85%
工作電源： AC220V±15%，最大功耗1300VA
外觀尺寸：450mm×620mm×275mm 重量： 38Kg
| 功能項 | 參數 |
|---|---|
| 準確度 | 0.1級 |
| 表源一體功能 | 是 |
| 基本功能 | 標準三相電壓、電流、相位、有功功率、無功功率、視在功率、功率因數、相位、頻率輸出。 |
| 單相輸出功能 | 有 |
| 合相輸出功能 | 有 |
| 設置調節功能 | 所有電參數任意設置、連續可調 |
| 諧波功能 | 無 |
| 向量圖顯示 | 有 |
| 電能誤差校驗 | 無 |
| 電能累計走字 | 無 |
| 脈沖輸入輸出 | 無 |
| 試驗點編輯 | 無 |
| 操作方式 | 觸摸屏+按鍵+上微機 |
| 通訊接口 | RS232和 485接口，通訊協議開放 |
| 上微機控制 | 帶上微機控制軟件 |
| 中英文版 | 無 |
| 遠程升級 | 有 |
| 自校準功能 | 有 |
| 軟件修正 | 有 |
| 保護功能 | 自動保護，故障報警 |
| 電壓量程 | 量程：380V、220V、100V、57.7V 調節范圍：(0-120)%RG；調節細度：0.01%RG |
| 輸出電壓指標 | 準確度：0.1%RG ；穩定度：≤0.02%/2min 輸出負載：每相20VA；負載調整率：0.01% 失真度：≤0.3%（非容性負載）； |
| 電流量程 | 量程： 100A、20A、5A、1A、0.2A、0.05A；調節范圍:(0～120)%RG； 調節細度: 0.01%RG； |
| 輸出電流指標 | 準確度： 0.1%RG ; 穩定度： ≤0.02%/3min；輸出功率：每相20VA 滿負載調整率：0.05%RG；失真度：≤0.2%（非容性負載） |
| 有功功率 | 準確度： 0.1%RG 穩定度： 0.02%RG/2min |
| 無功功率 | 0.1% RG（SINφ≥0.8L（C））；穩定度：0.02%RG/3min |
| 相位 | 0°～359.99°；調節細度：0.02°準確度： 0.05° |
| 頻率 | 20Hz～80Hz；調節細度： 0.001Hz ；準確度:0.01Hz |
| 功率因數 | -1～0～+1 ；調節細度： 0.001 ；準確度：0.005； |
| 諧波分析 | 無 |
| 工作電源 | AC220V±15% |
| 產品規格 | 449mm×455mm×265mm；重量 38Kg |
